Противовес шахтный
Противовес – это контргруз, цель которого полное или частичное уравновешивание сил и массы, находящихся в машинах или их частях. Используется у подъёмных кранов и лифтов, горнорудной и угольной промышленности и т.д. Противовес не требует специального обслуживания, и надежен в эксплуатации. Масса противовеса шахтного типа регулируется за счет набора грузов, отталкиваясь от массы клети (скипа).
В качестве подвесного устройства в противовесе применено устройство подвесное с ковшем клиновым с двухсторонним зажатием каната, обеспечивающее запанцировку подъемного каната. Для удержания и плавной остановки противовеса в случае обрыва подъемного каната или подвесного устройства в противовесе применен парашют шахтный типа ПТКПА.

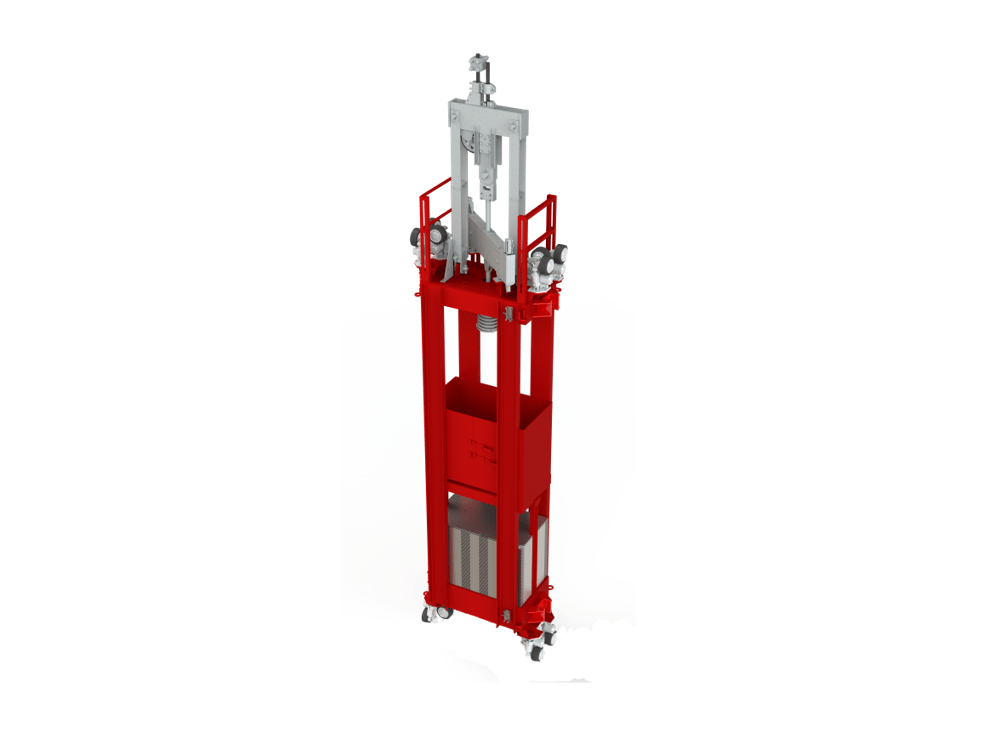

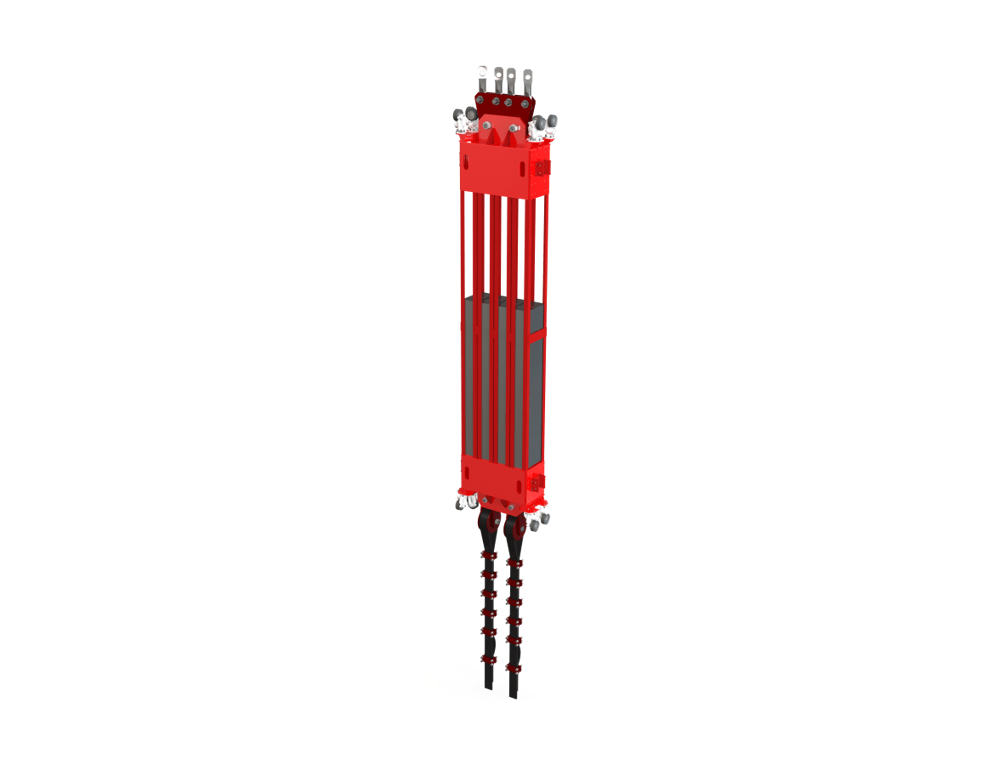

Наименование противовеса | 2НОВ4,5х1,5 | 21ПМК |
---|---|---|
Тип подвесного устройства | УП-20 | Siemag ST260 |
Тип парашюта | ПТКА-20 | — |
Диаметр головного каната, не более, мм | 50,5 | 42 |
Тип и расположение проводников | Металлические коробчатые, 160х160, двустороннее | Металлические коробчатые, 200х200, двустороннее |
Расстояние между проводниками, мм | 1810 | 1850 |
Уравновешивающий канат | — | Плоский, 204х34 2 шт. |
Габариты, мм | 2035х1100х7240 | 2132х800х13890 |
Масса с грузами и навесными устройствами, не более, кг | 14600 | 37200* |
Масса одного груза, не более, кг | 101 | 62 |
Количество грузов, шт | 105 | 430 |
* значение корректируется в зависимости от подвесного устройства |
